D4 Pb Rollpac

Описание

Рентгеновская промышленная пленка AGFA D4 (АГФА Д4) по техническим характеристикам соответствует классу С3 по стандарту ISO 11699-1:2008.

Рентгенплёнка Д4 применяется для ответственных изделий, когда чувствительность контроля должна быть весьма высокой, чтобы выявить особо мелкие дефекты.

Наилучший эффект достигается при использовании со свинцовыми усиливающими экранами.

В качестве источников излучения можно использовать как рентгеновские аппараты, так и радионуклидные источники Иттербий-169 (Yb-169), Тулий-170 (Tm-170) или Кобальт-60 (Co-60).

Наиболее оптимально использовать пленку D4 для следующих объектов:

• трубопроводных систем из труб малых и средних диаметров;
• сварных соединений различных конструкций, выполненных различными способами из аустенитных, перлитных, мартенситных и других сплавов, в том числе на основе цветных металлов;
• литья из стали, чугуна и других сплавов, в т.ч. из легких металлов;
• музейных экспонатов;
• объектов криминалистических исследований.

При выборе типа пленки руководствуйтесь требованиями заказчика и/или нормативно-технической документацией.

Чаще всего рулонная плёнка D4 применяется дефектоскопистами для контроля изделий большой длины или сферических объектов.

С такой упаковкой вам не понадобятся кассеты и свинцовые экраны.

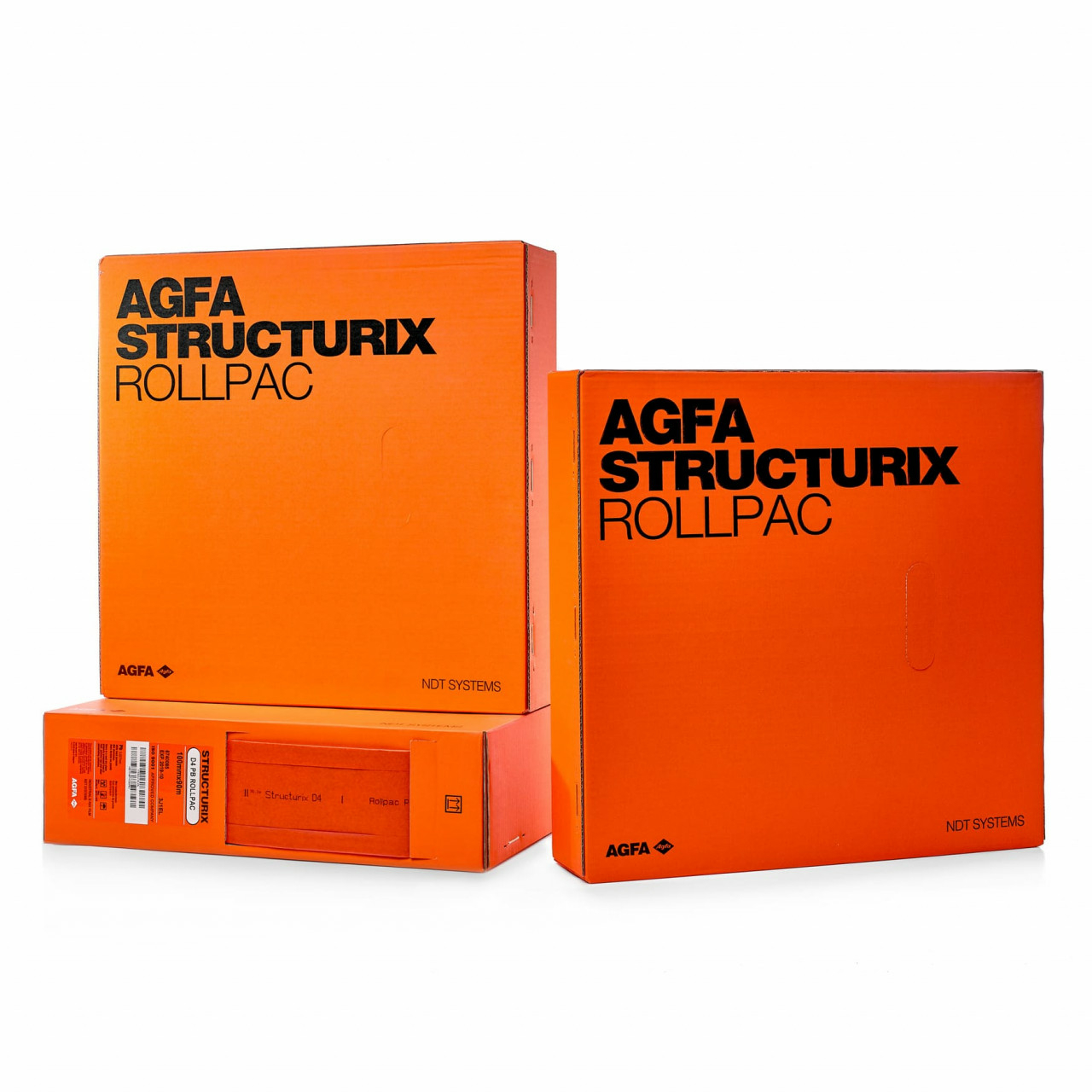

Рулон D4 Pb Rollpack представляет собой пленку, запечатанную в непроницаемый для света, влаги и масел «рукав» вместе со свинцовыми усиливающими экранами толщиной 0,027мм. Длина рулона равна 90 метрам. Иногда может быть 2 отрезка общей длиной 92 метра.

С этим рулоном вам не понадобятся дополнительно кассеты и свинцовые экраны. Принцип упаковки Rollpack - «отрезай и работай».

Перед началом работы дефектоскописту необходимо нарезать куски пленки нужной длины в соответствии с количеством объектов контроля (требуемых экспозиций). Для удобства на «рукаве» рулона каждые полметра нанесена маркировка его остаточной длины.

Плёнка D4 Pb Rollpack выпускается шириной от 35 до 100 мм, что позволяет оптимально решать разные виды задач.

Самые популярные пленки шириной 100 мм или 70 мм. Однако, в некоторых случаях, экономически эффективнее или удобнее использовать рулоны шириной 60 или 35 мм.

Для заказа используйте следующие наименования:

• D4 Pb Rollpack 100мм х 90м,
• D4 Pb Rollpack 70мм х 90м,
• D4 Pb Rollpack 60мм х 90м,
• D4 Pb Rollpack 35мм х 90м.

Мы гарантируем, что вся пленка, которую мы отгружаем вам со своего склада, привезена в Республику Казахстан официальным путем.

Остаточный срок годности всегда составляет не менее 2-2,5 лет.

Советы.

1. Резать пленку даже в рулонной упаковке необходимо в лаборатории, чтобы исключить засвечивание концов пленки дневным светом. После этого концы необходимо заклеить черной лентой, не пропускающей свет.
2. Не сворачивайте отрезки рулонной пленки в рулончики с очень малым диаметром. Возможна деформация эмульсионного слоя и на снимке Вы можете получить артефакты от поперечных заломов.

Отвечаем на частые вопросы.

Вопрос. Как рассчитать нужную длину отрезка рулонной пленки для экспозиции сварного соединения трубы?

Ответ. Для расчета необходимо знать диаметр трубы.

Напомним, что длина окружности вычисляется по формуле C = πd. Также в расчет нужно добавить несколько сантиметров на перехлест пленки на концах.

              До = πd + А,

где До – длина отрезка пленки (= длина окружности трубы), d - диаметр окружности трубы, А – перехлест пленки на концах.

Пример. Нужно вычислить длину отрезка пленки для трубы диаметром 530 мм.

Переводим миллиметры в метры, умножаем на число Пи и прибавляем «перехлест». Получаем длину отрезка ок. 1,7 м:

              До = 530/1000 * 3,14 +  0,02 = 1,68 м.

Примечание. Цитирование материалов сайта (текстов, документов, фотографий)  допускается только с  ссылкой на сайт www.ask-roentgen.kz

Характеристики

Плёнка D4 имеет следующие технические характеристики принятые в международных и российских стандартах (ISO 11699-1, ГОСТ ИСО 17636-1):
