D7 Pb Rollpac

Описание

Рентгеновская промышленная пленка AGFA D7 (АГФА Д7)  по техническим характеристикам соответствует классу С5 по стандарту ISO 11699-1:2008.

Рентгенплёнка Д7 регистрирует довольно широкий диапазон интенсивностей излучения, поэтому на ней всегда получаются высококонтрастные изображения при экспозиции объектов контроля различной толщины.

Ее можно использовать как в сочетании со свинцовыми усиливающими экранами, так и без них.

Пленку Д7 можно применять как с рентгеновскими аппаратами, так и с радионуклидными источниками или ускорителями электронов.

Наиболее оптимально с точки зрения соотношения «качество контроля / производительность» использовать пленку D7 для следующих объектов:

• изделия из металлов с большими и средними атомными числами;
• стальные изделия малой и средней толщины;
• сварные соединения различных конструкций из аустенитных, перлитных, мартенситных и других сплавов;
• литье (из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов),
• паяные соединения,
• пластики, керамика, резина, композиционные материалы;
• изделия из цветных металлов или их сплавов, в т.ч. большой толщины из легких металлов.

При выборе типа пленки руководствуйтесь требованиями заказчика и/или нормативно-технической документацией.

Чаще всего рулонная плёнка D7 применяется дефектоскопистами для контроля изделий большой длины или сферических объектов (например, сварные кольцевые или продольные стыковые соединения труб, трубопроводы, сосуды давления).

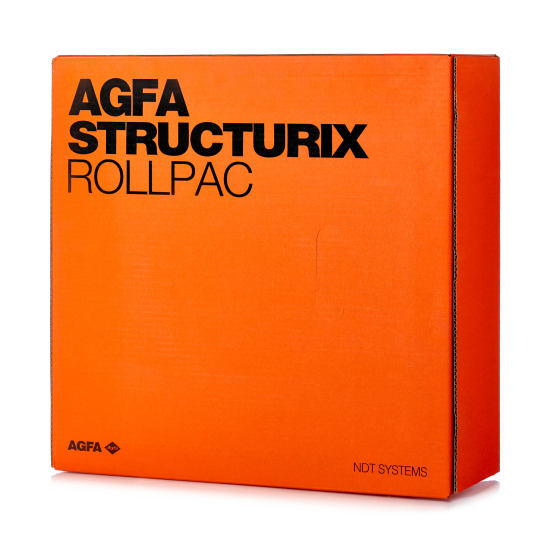

Рулон D7 Pb Rollpack представляет собой пленку, запечатанную в непроницаемый для света, влаги и масел «рукав» вместе со свинцовыми усиливающими экранами толщиной 0,027мм. Длина рулона равна 90 метрам. Иногда может быть 2 отрезка общей длиной 92 метра.

С таким рулоном вам не понадобятся дополнительно кассеты и свинцовые экраны. Принцип упаковки Rollpack - «отрезай и работай».

Перед началом работы дефектоскописту необходимо нарезать куски пленки нужной длины в соответствии с количеством объектов контроля (требуемых экспозиций). Для удобства на «рукаве» рулона каждые полметра нанесена маркировка его остаточной длины.

Плёнка D7 Pb Rollpack выпускается шириной от 35 до 100 мм, что позволяет оптимально решать разные виды задач.

Самая популярная у дефектоскопистов для работы пленка шириной 100 мм; немного меньше, но так же популярна ширина 70 мм. Однако, в некоторых случаях, экономически эффективнее или удобнее для работы использовать рулоны шириной 60 или 35 мм.

Для заказа используйте следующие наименования:

• D7 Pb Rollpack 100мм х 90м,
• D7 Pb Rollpack 70мм х 90м,
• D7 Pb Rollpack 60мм х 90м,
• D7 Pb Rollpack 35мм х 90м

Мы гарантируем, что вся пленка, которую мы отгружаем вам со своего склада, привезена в Республику Казахстан официальным путем.

Остаточный срок годности всегда составляет не менее 2-2,5 лет.

Советы.

1. Резать пленку даже в рулонной упаковке необходимо в лаборатории, чтобы исключить засвечивание концов пленки дневным светом. После этого концы необходимо заклеить черной лентой, не пропускающей свет.

2. Не сворачивайте отрезки рулонной пленки в рулончики с очень малым диаметром. Возможна деформация эмульсионного слоя и на снимке Вы можете получить артефакты от поперечных заломов.

Отвечаем на частые вопросы.

Вопрос 1. Как рассчитать нужную длину отрезка рулонной пленки для экспозиции 1 сварного соединения трубы?

Ответ. Для расчета необходимо знать диаметр трубы.

Напомним, что длина окружности вычисляется по формуле C = πd. Также в расчет нужно добавить несколько сантиметров на перехлест пленки на концах.

                 До = πd + А,

где До – длина отрезка пленки (= длина окружности трубы), d - диаметр окружности трубы, А – перехлест пленки на концах.

Пример. Нужно вычислить длину отрезка пленки для контроля трубы диаметром 1420 мм.

Для этого переводим миллиметры в метры, умножаем на число Пи и прибавляем «перехлест». Получаем длину отрезка пленки 4,5 м:

                До = 1420/1000 * 3,14 +  0,04 = 4,5 м.

Вопрос 2. Как рассчитать количество рулонов, необходимых для контроля определенного участка трубопровода?

Ответ. Для расчета нужно знать длину участка трубопровода, диаметр и длину труб.

Шаг 1. Определите длину отрезка пленки, необходимой для контроля 1 стыка, как указано в ответе на вопрос №1:

            До = πd + А,

где До – длина отрезка пленки, d -диаметр окружности трубы, А – перехлест пленки на концах.

Шаг 2. Разделите длину 1 рулона D7 Rollpack (90 пог. метров) на длину полученного в Шаге 1 отрезка. Получится количество стыков, которые Вы можете проконтролировать, используя 1 упаковку пленки D7 Rollpack.

            Кс = 90 / До,

где Кс – количество стыков, До – длина 1 отрезка пленки.

Шаг 3. Разделите длину участка трубопровода на длину трубы. Получится общее количество стыков, которые нужно проконтролировать.

            Ко = Ду / Дт,

где Ко – общее количество стыков на участке трубопровода, Ду – длина участка трубопровода, Дт – длина трубы.

Не забудьте про единицы измерения! Обычно длина трубопровода указана в километрах, а длина трубы – в метрах. Приведите оба значения к единой единице измерения.

Шаг 4. Разделите общее количество стыков на участке на количество отрезков, получаемых из 1 рулона. Получится количество необходимых рулонов.

             Кр = Ко / Кс,

где Кр – необходимое количество рулонов, Ко – общее количество стыков на участке трубопровода, Кс – количество отрезков из 1 рулона.

Пример. Необходимо рассчитать количество рулонов D7 Rollpack для контроля участка трубопровода длиной 10 км из труб длиной 12 м диаметром 1420 мм.

1. Длина отрезка пленки на 1 стык:

          До = 1420/1000 * 3,14 +  0,04 = 4,5 м.

2. Количество стыков, которые можно проэкспонировать из 1 рулона D7 Rollpack:

           Кс = 90 м / 4,5 м = 20 ст.

3. Количество стыков на всем участке трубопровода:

           Ко = 10 км * 1000 / 12 м = 833 ст.

4. Количество необходимых рулонов D7 Rollpack на весь участок:

           Кр =  833 ст. / 20 ст. = 42 рулона

Цитирование материалов сайта (текстов, документов, фотографий)  допускается только с  ссылкой на сайт www.ask-roentgen.kz

Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):
