D5 Pb Rollpac

Описание

Пленка радиографическая промышленная AGFA D5 (АГФА Д5) относится к классу С4 по стандарту ISO 11699-1:2008.

Рентгенплёнка Д5 очень мелкозернистая с высокой контрастностью. Позволяет находить более мелкие дефекты, чем при использовании пленки D7.

Наилучший эффект достигается при использовании со свинцовыми усиливающими экранами.

Пленку Д5 можно применять как с рентгеновскими аппаратами, так и с радионуклидными источниками или ускорителями электронов.

Наиболее оптимально с точки зрения соотношения «качество контроля / производительность» использовать пленку D5 для следующих объектов:

• сварные соединения различных конструкций из аустенитных, перлитных, мартенситных и других сплавов;
• отливки,
• стальные изделия малой и средней толщины;
• паяные соединения,
• пластики, керамика, резина, композиционные материалы;
• изделия из цветных металлов или их сплавов.

Рекомендуется также для многоплёночных технологий контроля.

При выборе типа пленки руководствуйтесь требованиями заказчика и/или нормативно-технической документацией.

Чаще всего рулонная плёнка используется дефектоскопистами для контроля изделий большой длины или сферических объектов (например, сварные кольцевые или продольные стыковые соединения труб, трубопроводы, сосуды давления).

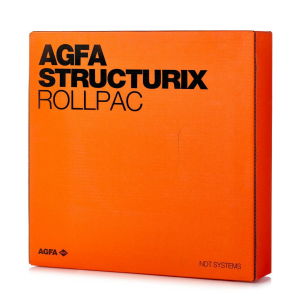

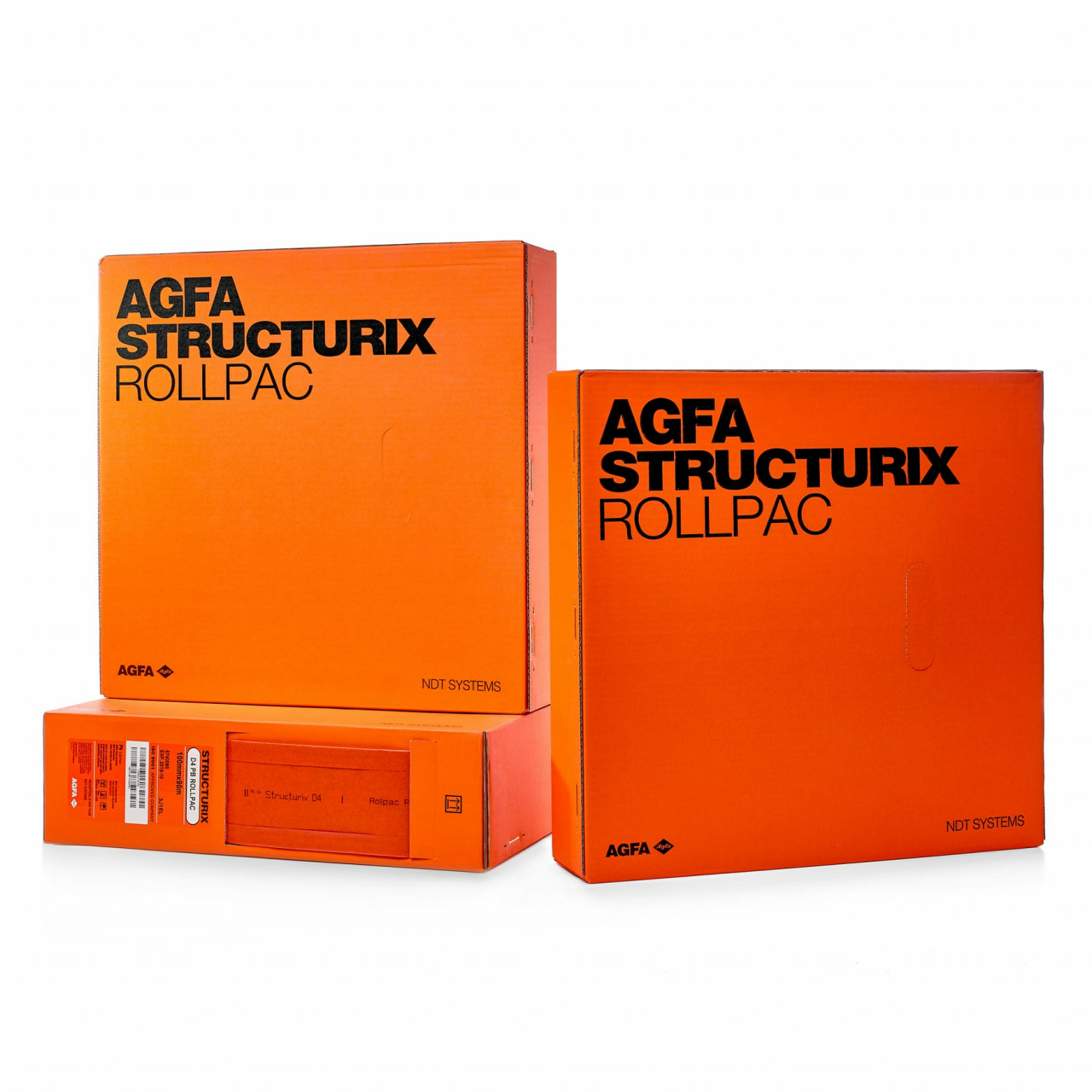

Рулон D5 Pb Rollpack представляет собой пленку, запечатанную в непроницаемый для света, влаги и масел «рукав» вместе со свинцовыми усиливающими экранами толщиной 0,027мм. Длина рулона равна 90 метрам. Иногда может быть 2 отрезка общей длиной 92 метра.

С этим рулоном вам не понадобятся дополнительно кассеты и свинцовые экраны. Принцип упаковки Rollpack - «отрезай и работай».

 Перед началом работы дефектоскописту необходимо нарезать куски пленки нужной длины в соответствии с количеством объектов контроля (требуемых экспозиций). Для удобства на «рукаве» рулона каждые полметра нанесена маркировка его остаточной длины.

Плёнка D5 Pb Rollpack выпускается шириной 70 или  100 мм. Для заказа используйте следующие наименования:

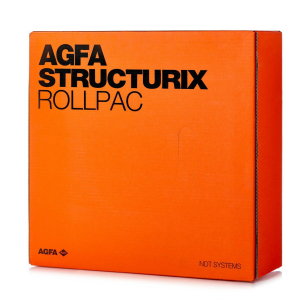

• D5 Pb Rollpack 100мм х 90м,
• D5 Pb Rollpack 70мм х 90м.

 Мы гарантируем, что вся пленка, которую мы отгружаем вам со своего склада, привезена в Республику Казахстан официальным путем.

Остаточный срок годности составляет не менее 2-2,5 лет.

Наши советы.

1. Резать пленку даже в рулонной упаковке необходимо в лаборатории, чтобы исключить засвечивание концов пленки дневным светом. После этого концы необходимо заклеить черной лентой, не пропускающей свет.
2. Не сворачивайте отрезки рулонной пленки в рулончики с очень малым диаметром. Возможна деформация эмульсионного слоя и на снимке Вы можете получить артефакты от поперечных заломов.

Отвечаем на частые вопросы.

Вопрос. Как рассчитать нужную длину отрезка рулонной пленки для экспозиции сварного соединения трубы?

Ответ.  Для расчета необходимо знать диаметр трубы.

Напомним, что длина окружности вычисляется по формуле C = πd. Также в расчет нужно добавить несколько сантиметров на перехлест пленки на концах.

             До = πd + А,

где До – длина отрезка пленки (= длина окружности трубы), d - диаметр окружности трубы, А – перехлест пленки на концах.

Пример. Нужно вычислить длину отрезка пленки для трубы диаметром 630 мм.

Переводим миллиметры в метры, умножаем на число Пи и прибавляем «перехлест». Получаем длину отрезка 2 м:

              До = 630/1000 * 3,14 +  0,02 = 2 м.

Цитирование материалов сайта (текстов, документов, фотографий)  допускается только с  ссылкой на сайт www.ask-roentgen.kz

Характеристики

Плёнка D5 имеет следующие технические Характеристики принятые в международных стандартах (ISO 11699-1):
